单腿链条索具

产品特点：

  • 单腿链条索具符合欧洲EN818-4标准
  • 具有耐磨、耐高温、耐腐蚀、延展性低、受力后不会延伸等优点
  • 主要用于制造业、交通运输业、采矿业等领域
  • 可根据客户要求定制链条长度
  • 可根据客户要求配置不同类型的索具配件
  • 配有不锈钢标识牌及唯一产品编码，保证产品质量的可追溯性
  • 提供合格证及质保证书
  • G80级链条索具及G100级链条索具两种强度等级
  • 链条索具可选配吊装带保护套，可有效防止损伤被吊物表面
产品详细参数

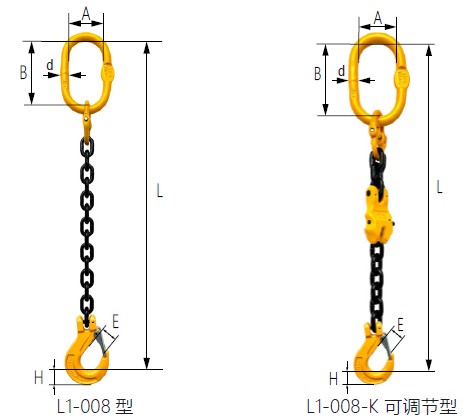

单腿链条索具- 羊角钩式：

规格型号 额载 链径 最小长度 尺寸（mm） 强力环 吊钩 最小长度重量 /kg 增加
标准型 长度可调节型 T mm L（m） A B d E H T T 标准型 调节型 kg/m
L1-008-6 L1-008-6K 1.12 6 0.27 60±4 110±5 14±0.5 23.5±2 19.8±1 1.6 1.12 0.79 1.09 0.79
L1-008-8 L1-008-8K 2 8 0.3 60±4 110±5 16±0.5 23.5±2 25±1 2.12 2 1.33 1.84 1.38
L1-008-10 L1-008-10K 3.15 10 0.37 75±4 135±5 18±0.5 30±2 31±1 3.15 3.15 2.32 3.34 2.2
L1-008-13 L1-008-13K 5.3 13 0.45 90±4 160±5 22±1 37.5±3 42.5±2 5.3 5.3 4.46 6.58 3.8
L1-008-16 L1-008-16K 8 16 0.54 100±4 180±5 25±1 46.5±3 54±2 8 8 7.88 12.58 5.63
L1-008-18 - 10 18 0.6 110±5 200±5 32±1 55±3 58±2 11.2 12.5 12.46 - 7.3
L1-008-20 L1-008-20K 12.5 20 0.68 140±5 260±6 36±1 55±3 58±2 14 12.5 15.74 23.56 8.6
L1-008-22 L1-008-22K 15 22 0.79 160±5 300±6 40±1 66±4 62±2 17 15 23.24 33.78 10.2
L1-008-26 - 21.2 26 0.9 180±5 340±7 45±1 85±4 75±3 21.2 21.2 36.28 - 15.2
L1-008-32 - 31.5 32 1.06 190±5 350±7 50±2 103±5 88±3 31.5 31.5 58.92 - 23

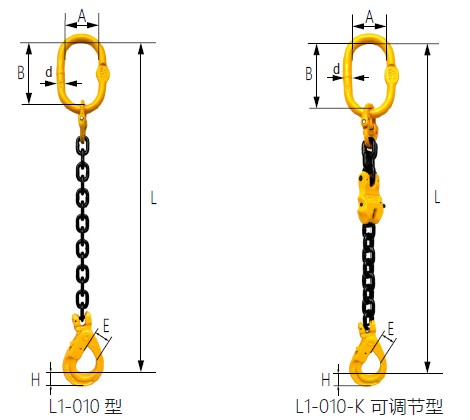

单腿链条索具- 羊角自锁钩式：

规格型号 额载 链径 最小长度 尺寸（mm） 强力环 吊钩 最小长度重量 /kg 增加
标准型 长度可调节型 T mm L（m） A B d E H T T 标准型 调节型 kg/m
L1-010-6 L1-010-6K 1.12 6 0.28 60±4 110±5 14±0.5 28±1 20±1 1.6 1.12 0.9 1.28 0.79
L1-010-8 L1-010-8K 2 8 0.34 60±4 110±5 16±0.5 35±1 26±1 2.12 2 1.6 2.11 1.38
L1-010-10 L1-010-10K 3.15 10 0.41 75±4 135±5 18±0.5 45±2 30±1.5 3.15 3.15 2.72 3.74 2.2
L1-010-13 L1-010-13K 5.3 13 0.5 90±4 160±5 22±1 52.5±2 40±1.5 5.3 5.3 5.46 7.58 3.8
L1-010-16 L1-010-16K 8 16 0.61 100±4 180±5 25±1 63±2 50.5±2 8 8 10.34 15.04 5.63
L1-010-18 - 10 18 0.66 110±5 200±5 32±1 82±3 55±2 11.2 12.5 13.86 - 7.3
L1-010-20 L1-010-20K 12.5 20 0.74 140±5 260±6 36±1 82±3 55±2 14 12.5 17.17 24.99 8.6
L1-010-22 L1-010-22K 15 22 0.85 160±5 300±6 40±1 76±3 67±2 17 15 26.87 37.41 10.2
L1-010-26 - 21.2 26 0.98 180±5 340±7 45±1 96±4 75±3 21.2 21.2 43.08 - 15.2
L1-010-32 - 31.5 32 1.16 190±5 350±7 50±2 131±4 97±3 31.5 31.5 81.8 - 23

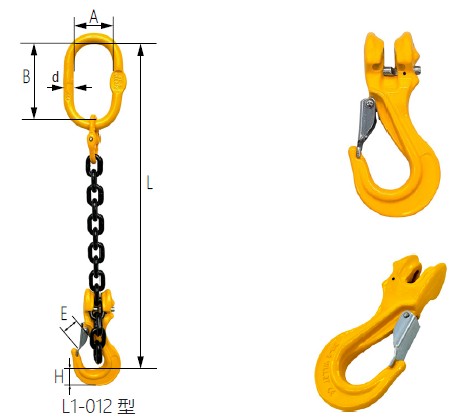

单腿链条索具- 链条调节吊钩式：

规格型号 额载 链径 最小长度 尺寸（mm） 强力环 最小长度重量/kg 增加
T mm L（m） A B d E H T kg/m
L1-012-6 1.12 6 0.5 60±4 110±5 14±0.5 20±1.5 19 1.6 0.94 0.8
L1-012-8 2 8 0.5 60±4 110±5 16±0.5 27±1.5 25 2.12 1.69 1.4
L1-012-10 3.15 10 0.5 75±4 135±5 18±0.5 33±2 30 3.15 3.07 2.2
L1-012-13 5.3 13 1 90±4 160±5 22±1 40±2 38 5.3 6.04 3.8
L1-012- 16 8 16 1 100±4 180±5 25±1 44±2 40 8 9.91 5.7

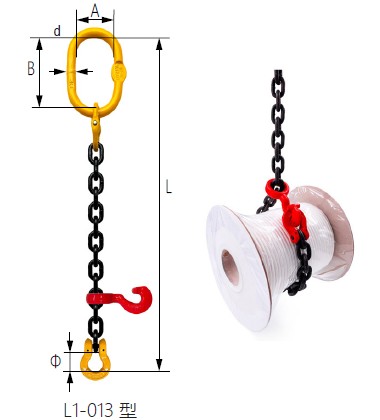

单腿链条索具- 穿套式：

规格型号 额载 链径 最小长度 尺寸（mm） 强力环 吊钩 欧姆环 最小长度重量/kg 增加
T mm L（m） A B d Φ T T T kg/m
L1-013-8 1.6 8 0.5 60±4 110±5 16±0.5 23.5 2.12 2 2 1.38 1.4
L1-013-10 2.5 10 0.5 75±4 135±5 18±0.5 31 3.15 3.15 3.15 2.42 2.2
L1-013-13 4.25 13 0.5 90±4 160±5 22±1 41 5.3 5.3 5.3 4.76 3.8
L1-013-16 6.4 16 0.6 100±4 180±5 25±1 49.5 8 8 8 8.63 5.7
L1-013-20 10 20 0.7 140±5 260±6 36±1 58 14 15 12.5 20.97 9



单腿链条索具- 卸扣式：

规格型号 额载 链径 最小长度 尺寸（mm） 强力环 卸扣 最小长度重量 /kg 增加
标准型 长度可调节型 T mm L（m） A B d W D T T 标准型 调节型 kg/m
L1-037-6 8K-1W-6 1.12 6 0.27 60±4 110±5 14±0.5 19.1 12.7 1.6 1.5 0.71 1.01 0.8
L1-037-8 8K -1W-8 2 8 0.33 60±4 110±5 16±0.5 20.5 16.0 2.12 2 1.29 1.8 1.4
L1-037-10 8K-1W-10 3.15 10 0.4 75±4 135±5 18±0.5 26.9 19.1 3.15 3.25 2.28 3.3 2.2
L1-037-13 8K-1W-13 5.3 13 0.5 90±4 160±5 22±1 36.6 25.4 5.3 6.5 4.98 7.1 3.8
L1-037-16 8K-1W-16 8 16 0.59 100±4 180±5 25±1 42.9 28.7 8 8.5 7.82 12.52 5.7
L1-037-18 - 10 18 0.65 110±5 200±5 32±1 51.6 32.1 11.2 12 12.43 - 7.3
L1-037-20 8K-1W-20 12.5 20 0.76 140±5 260±6 36±1 57.2 38.1 14 13.5 18.03 25.85 9
L1-037-22 8K-1W-22 15 22 0.86 160±5 300±6 40±1 60.5 41.4 17 17 24.94 35.48 10.9
L1-037-26 - 21.2 26 0.99 180±5 340±7 45±1 73.2 50.8 21.2 25 38.56 - 15.2
L1-037-32 - 31.5 32 1.15 190±5 350±7 50±2 82.6 57.2 31.5 35 61.35 - 23

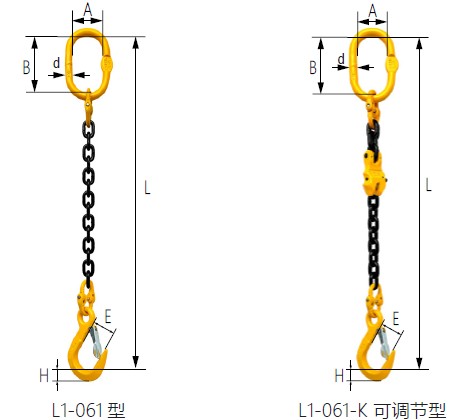

单腿链条索具-061 眼形吊钩式：

规格型号 额载 链径 最小长度 尺寸（mm） 强力环 吊钩 最小长度重量/kg 增加
标准型 长度可调节型 T mm L（m） A B d H E T T 标准型 调节型 kg/m
L1-061-8 L1-061-8K 2 8 0.41 60±4 110±5 16±0.5 20±1 41±1.5 2.12 2.2 1.84 2.35 1.4
L1-061-10 L1-061-10K 3.1 10 0.45 75±4 135±5 18±0.5 24±1 41±1.5 3.15 3.1 3.09 4.1 2.2



单腿链条索具-065 眼形吊钩式：

规格型号 额载 链径 最小长度 尺寸（mm） 强力环 吊钩 最小长度重量 /kg 增加
标准型 长度可调节型 T mm L（m） A B d E H T T 标准型 调节型 kg/m
L1-065-6 L1-065-6K 1.12 6 0.36 60±4 110±5 14±0.5 63±2 31±1 1.6 2 1.63 1.93 0.79
L1-065-8 L1-065-8K 2 8 0.4 60±4 110±5 16±0.5 63±2 31±1 2.12 2 2.25 2.76 1.38
L1-065-10 L1-065-10K 3.15 10 0.5 75±4 135±5 18±0.5 76±2.5 38±1 3.15 3.15 4.09 5.11 2.2
L1-065-13 L1-065-13K 5.3 13 0.6 90±4 160±5 22±1 88±2.5 44.5±1.5 5.3 5.3 7.43 9.55 3.8
L1-065-16 L1-065-16K 8 16 0.7 100±4 180±5 25±1 102±2.5 52±1.5 8 8 12.66 17.32 5.63
L1-065-18 - 10 18 0.8 110±5 200±5 32±1 113.5±2.5 65±2 11.2 12.5 19.27 - 7.3
L1-065-20 L1-065-20K 12.5 20 0.9 140±5 260±6 36±1 113.5±2.5 65±2 14 12.5 23.67 31.42 8.6
L1-065-22 L1-065-22K 15 22 1 160±5 300±6 40±1 127.5±3 69±2 17 15 33.09 43.61 10.2
L1-065-26 - 21.2 26 1.1 180±5 340±7 45±1 140±3 75±2 21.2 21.2 49.63 - 15.2
L1-065-32 - 31.5 32 1.3 190±5 350±7 50±2 153.5±3 97.5±2 31.5 31.5 80.52 - 23

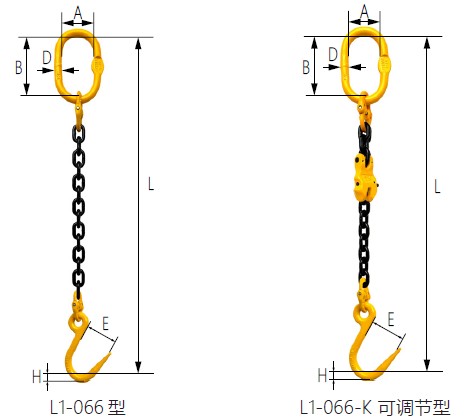

单腿链条索具-066 眼形吊钩式：

规格型号 额载 链径 最小长度 尺寸（mm） 强力环 吊钩 最小长度重量 /kg 增加
标准型 长度可调节型 T mm L（m） A B d E H T T 标准型 调节型 kg/m
L1-066-6 L1-066-6K 1 8 0.4 60±4 110±5 14±0.5 75±2 18±1 1.6 1 1.2 1.61 1.4

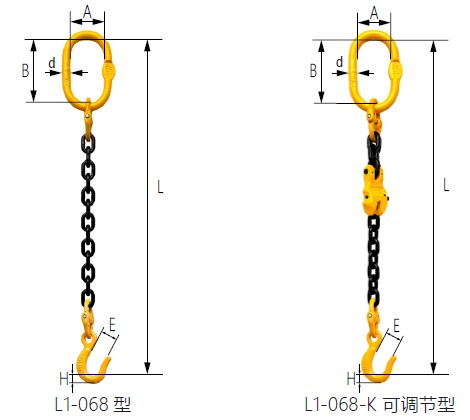

单腿链条索具-068 眼形吊钩式：

规格型号 额载 链径 长度范围 尺寸（mm） 强力环 吊钩 最小长度重量 /kg 增加
标准型 长度可调节型 T mm L（m） A B d H E T T 标准型 调节型 kg/m
L1-068-6 L1-068-6K 1.12 6 0.31 60±4 110±5 14±0.5 29±2 13±2 1.6 1.5 0.76 1.06 0.8
L1-068-8 L1-068-8K 2 8 0.38 60±4 110±5 16±0.5 39.5±2 21.5±2 2.12 3 1.34 1.85 1.4
L1-068-10 L1-068-10K 3 10 0.43 75±4 135±5 18±0.5 39.5±2 21.5±2 3.15 3 2.04 3.06 2.2

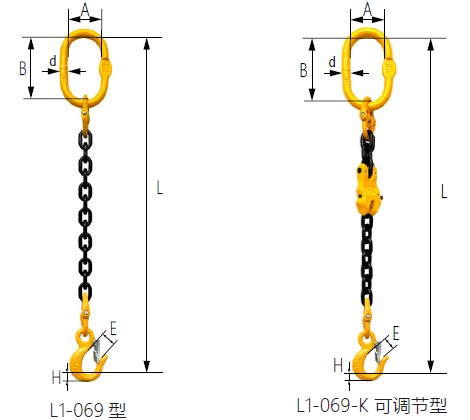

单腿链条索具-069 眼形吊钩式：

规格型号 额载 链径 长度范围 尺寸（mm） 强力环 吊钩 最小长度重量 /kg 增加
标准型 长度可调节型 T mm L（m） A B d H E T T 标准型 调节型 kg/m
L1-069-6 L1-069-6K 1.12 6 0.31 60±4 110±5 14±0.5 19±2 13±2 1.6 1.5 0.76 1.06 0.8

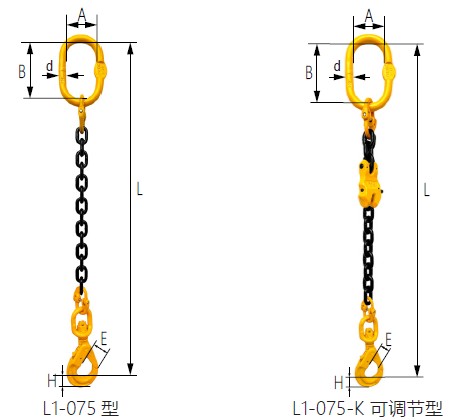

单腿链条索具- 旋转自锁式：

规格型号 额载 链径 最小长度 尺寸（mm） 强力环 吊钩 最小长度重量 /kg 增加
标准型 长度可调节型 T mm L（m） A B d E H T T 标准型 调节型 kg/m
L1-075-6 L1-075-6K 1.12 6 0.37 60±4 110±5 14±0.5 28±1 20±1 1.6 1.12 1.25 1.55 0.79
L1-075-8 L1-075-8K 2 8 0.45 60±4 110±5 16±0.5 35±1 26±1 2.12 2 2.06 2.57 1.38
L1-075-10 L1-075-10K 3.15 10 0.53 75±4 135±5 18±0.5 45±2 30±1.5 3.15 3.15 3.66 4.68 2.2
L1-075-13 L1-075-13K 5.3 13 0.66 90±4 160±5 22±1 52.5±2 40±1.5 5.3 5.3 7.34 9.46 3.8
L1-075-16 L1-075-16K 8 16 0.8 100±4 180±5 25±1 63±2 50.5±2 8 8 12.84 17.54 5.63
L1-075-18 - 10 18 0.86 110±5 200±5 32±1 82±3 55±2 11.2 12.5 19.72 - 7.3
L1-075-20 L1-075-20K 12.5 20 0.95 140±5 260±6 36±1 82±4 55±2 14 12.5 23.49 31.31 8.6
L1-075-22 L1-075-22K 15 22 1.14 160±5 300±6 40±1 80±5 67±2 17 15 33.14 43.68 10.2
L1-075-26 - 21.2 26 1.3 180±5 340±7 45±1 109±5 75±3 21.2 21.2 47.46 - 15.2
L1-075-32 - 31.5 32 1.58 190±5 350±7 50±2 131±6 97±3 31.5 31.5 119.95 - 23

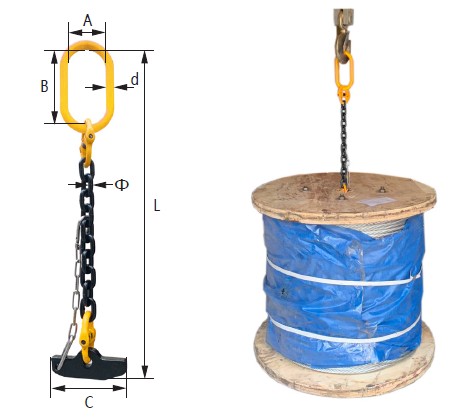

单腿链条索具- 绳盘吊具：

规格型号 额载 适用孔径 最小长度 A B d L Φ C 最小长度重量/kg 增加
T mm L（m） mm mm mm m mm mm kg/m
RS-2 2 45~90 0.5 60 110 16 0.8 8 150 0.8 1.38
